在机器视觉技术中，照明方式对图像质量与检测效果有着至关重要的影响。前照明和背照明是两种基本的照明技术，它们的主要差异体现在光源与相机之间的相对位置以及适用的场景。以下是对这两种照明方式的详细比较：

1.原理与光路

前照明（Front Lighting）

原理：光源与相机位于被测物体的同一侧，光线直接照射物体表面，反射后进入相机。

光路特点：

光线从物体正面投射，表面细节（如纹理、颜色、凹凸）的反射光被相机捕捉。

适用于检测物体表面的特征，如划痕、印刷字符、颜色差异。

背照明（Back Lighting）

原理：光源位于被测物体背面，相机在物体正面接收透射或遮挡后的光线。

光路特点：

当物体遮挡光源时，形成高对比度的轮廓或阴影（如边缘、孔洞、透明物体内部结构）。

适用于检测物体的外形尺寸、边缘精度或透明/半透明物体的内部缺陷。

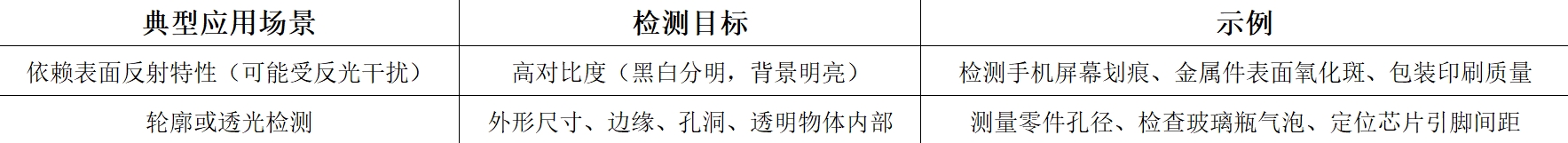

2. 适用场景

3. 光源选择与设置

前照明

常用光源类型：

环形光源（均匀照射表面）

同轴光源（减少反光，适合高反光表面）

条形光源（定向突出纹理）

关键参数：

入射角度（低角度凸显凹凸，垂直角度减少阴影）

波长选择（如红色光增强金属对比度，蓝色光穿透薄膜）

背照明

常用光源类型：

背光板（均匀面光源，适合高精度尺寸测量）

平行背光源（减少光线散射，提升边缘锐度）

关键参数：

光源亮度（需穿透物体，特别是透明或半透明材料）

光源分布均匀性（以减少边缘测量误差）

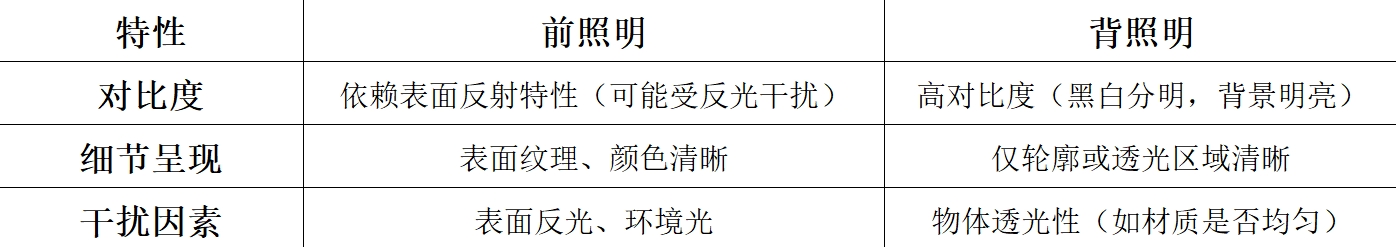

4. 图像效果对比

5. 实际应用中的权衡

前照明的局限性：

在具有高反光表面的物体（如镜面金属）上，容易产生光斑，需要配合偏振片或漫射板。

深色或吸光材料可能降低对比度。

背照明的局限性：

无法检测物体的表面细节（如颜色、文字）。

不适用于需要内部检测的不透明物体（需结合X射线等其他技术）。

6. 混合照明方案

在复杂场景中，可以结合两种照明方式：

例1：使用前照明检测透明药瓶的标签，并使用背照明检查瓶内异物。

例2：前照明用于检查PCB焊点质量，背照明用于测量焊盘位置精度。

总结

前照明：用于观察表面，适合揭示“有什么”（细节、颜色、纹理）。

背照明：用于观察轮廓，适合确定“是什么形状”（尺寸、边缘、透光结构）。

根据检测目标选择照明方式，并在必要时结合使用以满足更多需求。
