PLC 编程入门教程

 PLC的基本功能依赖于所使用的控制逻辑或编程技术。编程可以使用流程图或使用梯形

图逻辑或使用语句逻辑或助记符来完成。

 将所有这些相互关联，让我们看看我们如何在PLC中编写一个程序。

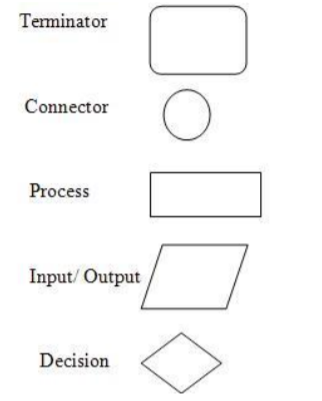

 一、计算流程图。流程图是指令的符号表示。这是控制逻辑的最基本和最简单的形

式，只涉及逻辑决策。不同的符号如下所示：

 1、写入不同逻辑的布尔表达式。布尔表达式通常涉及逻辑运算，如AND，OR，NOT，

NAND和NOR。不同的符号是：

 + OR运算符

 . AND运算符

 ！NOT运算符。

 2、用简单的语句形式写下说明：

 IF输入1 AND输入2然后SET输出1 ELSE SET输出。

 二、编写梯形逻辑程序。这是PLC编程最重要的部分。在解释关于梯形逻辑编程之前，

让我们了解一些符号和术语。

 Rung：在梯子上的一步叫做梯级。简而言之，基本语句或者一个控制逻辑被称为

Rung。

 Y-常规输出信号

 M - 电机符号

 T - 定时器

 C - 计数器

大林上位机机器视觉，苏州电工培训,苏州PLC培训,苏州上位机培训,苏州机器视觉培训,苏州工业机器人培训，最适合电工及plc编程人员学习的上位机机器视觉课程 大林老师：15861139266（微信同号）

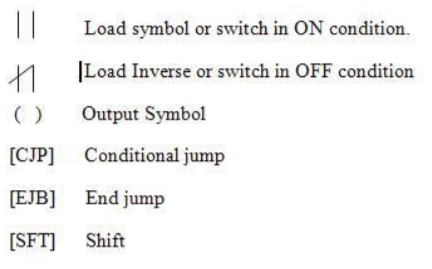

符号：

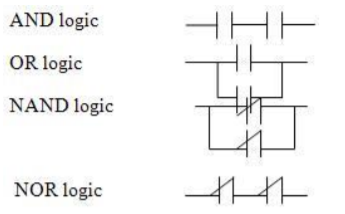

使用梯形逻辑的基本逻辑功能

 三、写助记符：助记符是用符号形式写成的指令。它们也被称为操作码，用于手持式

编程设备。不同的符号如下所示：

 Ldi - 负载反相

 Ld - 负载

 AND - 和逻辑

 OR - 或逻辑

 ANI - 与非逻辑

 ORI - 或非逻辑

 OUT - 输出
