算子

HALCON 算子的基本结构为:算子（图像输入:图像输出:控制输入:控制输出:）

HALCON 算子中的四种参数被三个冒号依次隔开，分别是：图像输入参数，图像输出参数，控制输入参数，

控制输出参数。一个算子中可能这四种参数不会都存在，但是参数的次序不会变化。HALCON 中的输入参数

不会被算子更改，只被算子使用，算子只能更改输出参数。

halcon 中算子结构介绍

算子名称：halcon 算子名称是按照英文命名的，一般英文就代表真正的含义，但是实际上算子很多，我

们怎么去记忆呢，如果一个个都去记忆，那是没必要的，因为有些算子很少使用，我们只要记住一个分类

方法，然后结合本有的软件提示既可以。

分类如下：

draw_ 表示界面互动的算子，需要人去划区域的

gen_ 表示生成类的算子，比如，生成圆，矩形等

get_ 表示获取某系属性的算子

tuple_ 表示与数组有关的算子

select_ 表示与筛选有关的算子

带有 contour 的表示轮廓 XLD 有关算子

带有 gray 表示灰度有关算子

halcon 中算子要学会进行归类

大林上位机机器视觉_苏州电工培训_苏州PLC培训_苏州上位机培训_苏州机器视觉培训_苏州工业机器人培训_最适合电工及plc编程人员学习的上位机机器视觉课程 大林老师：15861139266（微信同号）

算子参数：halcon 中算子主要分为两类：

参数运算类：参数运算类对应对象运算一般是数组等，一般是输入输出都为数组，参数多数只有两个值，

对象运算类：运算一般对象包括 区域，轮廓，图像等，一般是第一个参数是输入对象，第二个参数是输

出对象，就是运算结果，而第三个参数后的为参数选项，可以配合算子窗口设置

通过算子编辑窗口我们看到每条算子都有特定的颜色，我们可以通过打开参数用户窗口看到编辑窗口

中各算子对应的颜色。通过菜单栏>编辑>参数选择>程序窗口>打开程序窗口。

一般情况下，语句的颜色分类：

（1）褐色：控制和开发算子；

（2）蓝色：图像获取和处理算子；

（3）浅蓝色：外部函数；

（4）绿色：注释。

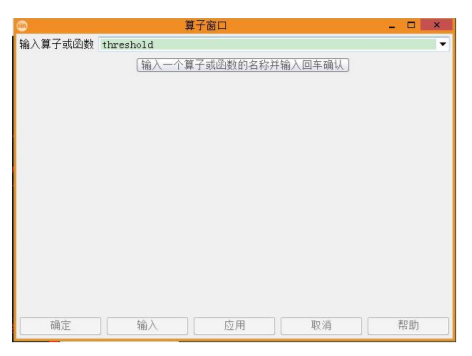

使用算子窗口建立某一行 HDevelop 程序的步骤为：单击鼠标使光标定位到要创建程序的位置，通过菜单

栏>算子窗口>输入算子和函数对话框中键入全部或部分算子名称，找到需要编辑的算子>回车确认>打开算

子窗口>选择合适的算子参数>点击确定

算子输入：

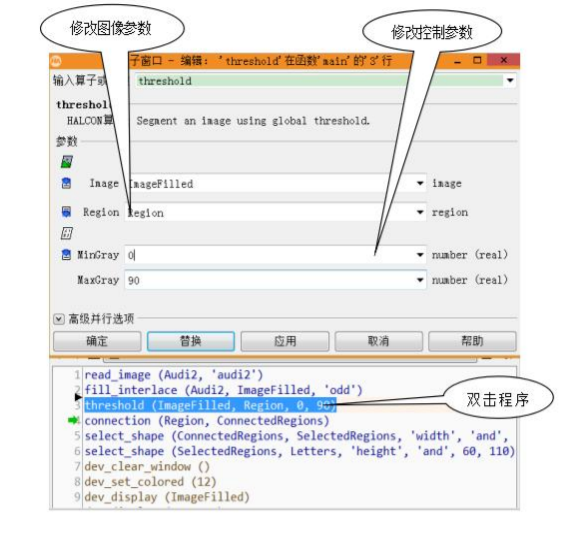

算子更改：
