上位机

上位机是指可以直接发出操控命令的计算机，一般是PC/host computer/master computer/upper computer,屏幕上显示各种信号变化（液压，水位，温度等）。下位机是直接控制设备获取设备状况的计算机，一般是PLC/单片机single chip microcomputer/slave computer/lower computer之类的。上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。在概念上，控制者和提供服务者是上位机，被控制者和被服务者是下位机，也可以理解为主机和从机的关系，但上位机和下位机是可以转换的。通常工控机，工作站，触摸屏作为上位机，通信控制PLC，单片机等作为下位机，从而控制相关设备元件和驱动装置。

大林上位机机器视觉_苏州电工培训_苏州PLC培训_苏州上位机培训_苏州机器视觉培训_苏州工业机器人培训_最适合电工及plc编程人员学习的上位机机器视觉课程 大林老师：15861139266（微信同号）

    现代化集中管理需要对现场数据进行统计、分析、制表、打印、绘图、报警等,同时,又要求对现场装置进行实时控制，完成各种规定操作，达到集中管理的目的。加之单片机的计算能力有限，难以进行复杂的数据处理。因此在功能比较复杂的控制系统中，通常以PC机为上位机，单片机为下位机，由单片机完成数据的采集及对装置的控制，而由上位机完成各种复杂的数据处理及对单片机的控制。

    在工业控制系统中,各种数据的采集和执行机构的控制都是由下位机或探测站来完成。由于单片机具有体积小、价格低廉、可应用于恶劣工业环境的特点,在分布式控制系统中大多采用单片机作为下位机来进行数据采集和现场控制。在这些应用中,单片机只是直接面向被控对象底层。而对采集到的数据进行进一步分析和处理的工作是由功能强大的主控PC机来完成的。因此,PC机和单片机之间就有着大量的数据交换。

通常PC机和单片机之间的通信是通过串行总线RS-232实现的。因此采用一种以MAX232为核心的通信接口电路。该接口电路适用于由一台PC机与多个8051单片机串行通信的设计,其原理和方法同样适用于PC机与其它单片机之间的串行数据通信。

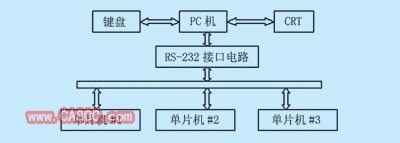

    上位机与单片机通信原理框图：

该框图中，起着重要作用的是RS-232C通信接口电路。它是上位机和下位机之间信息传递的枢纽，一切数据的传输必需由它完成，上位机直接利用它的RS-232串行口，为此，采用了RS-232串行通信来接收或上传数据和指令。如此设计，既可发挥出PC机强大的计算和显示功能，又可以体现出单片机灵活的控制功能,有利于对现场信号的实时采集、处理和监控。

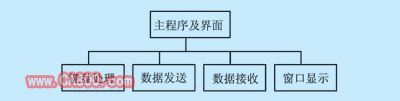

    上位机模块：

    下位机模块：

    通过综合分析，该系统具备以下功能:上位机与单片机8051都可发送和接收数据，进行可以异步串行通信;上位机键盘输入发送给单片机8051，单片机接收PC机发来的数据并送LED显示;单片机8051键盘的每次输入以BCD码送给单片机的LED显示，单片机发送的数据由四次按键的BCD码组成，发送时作为一个队列发送，PC机接收单片机发送来的数据并送窗口显示;上位机程序即PC端程序采用VB6.0制作，人机界面友好，界面简洁，功能完善,下位机程序即单片机端采用汇编语言进行开发。大林上位机机器视觉_苏州电工培训_苏州PLC培训_苏州上位机培训_苏州机器视觉培训_苏州工业机器人培训_最适合电工及plc编程人员学习的上位机机器视觉课程 大林老师：15861139266（微信同号）

    LED显示子程序，LED显示流程图：

该子程序实现对接收数据进行BCD码转换并输出到LED，采用动态显示的方式进行显示。
