面阵相机（Area Scan Camera）

工作原理

传感器结构：采用二维像素阵列，例如CMOS或CCD，能够在一次曝光中捕捉完整的二维图像。

成像方式：通过使用快门或全局/卷帘曝光，可以直接获取静态或动态场景的全幅图像。

适用场景：适用于拍摄静止或低速运动的物体，对于高速运动的物体可能会出现图像拖影。

性能特点

分辨率：由像素的行列数决定，例如4096×3000，适用于常规的细节需求。

帧率：受限于传感器的读出速度，高速相机可以达到数千帧每秒。

灵活性：支持动态场景的拍摄，无需与物体运动同步。

优点

实时性：单次成像即可获得完整画面，适用于实时监控和视频录制。

通用性：适用于复杂场景，如多目标和随机运动的物体。

系统简单：无需与运动平台同步，集成成本低。

缺点

高速限制：对于极高速运动的物体可能会产生模糊（需要高帧率来补偿）。

分辨率瓶颈：在超高分辨率需求时，传感器的尺寸和成本会显著增加。

典型应用

安防监控：实时视频流捕捉，如交通摄像头和人脸识别。

医疗影像：X光片和内窥镜成像。

消费电子：手机摄影和无人机航拍。

工业检测：电子元件外观检测和食品包装完整性检查。

线阵相机（Line Scan Camera）

工作原理

传感器结构：拥有单行或几行像素，例如1×8192，需要与物体相对运动逐行扫描以合成图像。

成像方式：依赖于连续扫描，如传送带移动或相机平移，逐行拼接成二维图像。

适用场景：适用于连续运动物体的高分辨率成像，需要严格同步的运动控制。

性能特点

分辨率：在行方向上像素数量极高，例如16K，适用于大尺寸物体的精细检测。

行频（Line Rate）：是关键性能指标，可以达到数十kHz，例如70kHz。

优点

高分辨率：在行方向上可以实现极高的分辨率，适合大尺寸物体的精细检测。

高精度：由于逐行扫描，可以实现高精度的测量。

缺点

同步要求：需要与物体运动同步，对运动控制要求较高。

灵活性限制：不适合静态或低速运动的物体成像。

典型应用

半导体检测：晶圆表面缺陷检测。

条码扫描：条形码和二维码的读取。

印刷检测：印刷质量监控。kHz，适用于高速生产线。

动态范围：通常优于面阵相机，适用于明暗对比强烈的场景。

优点

超高分辨率：适用于大面积物体（如PCB板、液晶屏）的无缝成像。

无运动模糊：逐行扫描能够匹配高速运动，避免拖影。

高效光源利用：与线性光源配合，照明均匀性更佳。

缺点

系统复杂：需要与运动平台精确同步（通过编码器控制），集成难度较高。

数据处理量大：需要实时拼接行数据，对软件算法要求严格。

静态场景限制：无法拍摄静止物体（需强制运动或使用扫描机构）。

典型应用

工业检测：

印刷品缺陷检测（如标签、钞票）。

平板显示面板（OLED/LCD）的像素级质量检测。

连续材料检测（金属箔、薄膜、纸张）。

遥感与测绘：卫星或航空扫描成像（如地形测绘）。

文档数字化：高速扫描仪、古籍数字化。

生物识别：指纹采集、DNA芯片扫描。

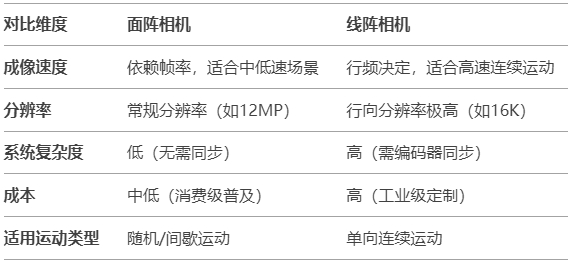

核心对比与选型建议

选型建议

选择面阵相机：当需要实时性、拍摄静止或随机运动物体，或系统集成复杂度受限时。**相机选择：线阵相机应用场景**

在物体进行高速连续运动、要求超高分辨率或实现大幅面无缝成像的场合（例如印刷和玻璃制造行业），线阵相机是理想的选择。

技术进展动态

技术整合：面阵相机凭借其高达1000 fps以上的帧率，开始涉足部分线阵相机的应用领域。同时，线阵相机通过采用多行传感器，增强了其应用的灵活性。

智能化结合：面阵相机和线阵相机都开始与AI算法相结合（例如实时缺陷分类），这大大提高了检测的效率。

三维成像拓展：线阵相机与激光三角测量技术结合，被用于进行高速的三维轮廓扫描，例如轮胎检测。

概括

面阵相机和线阵相机的选择应基于**分辨率、速度、物体运动特性以及成本**等因素。面阵相机因其通用性，适用于动态场景；而线阵相机则在高速、高精度的工业检测领域扮演着不可替代的角色。在实际应用中，需要综合考虑光学系统、运动控制和软件算法等方面进行整体设计。
