机器视觉定位检测之前光源与背光源技术的应用

在机器视觉系统中光源是关键组成部分之一，在机器视觉系统中具有十分重要的作用。

对于不同的检测对象，必须采用不同的照明方式才能突出被测对象的特征，有时可能需要采取几种方式的结合，而最佳的照明方法和光源的选择往往需要大量的试验才能找到。

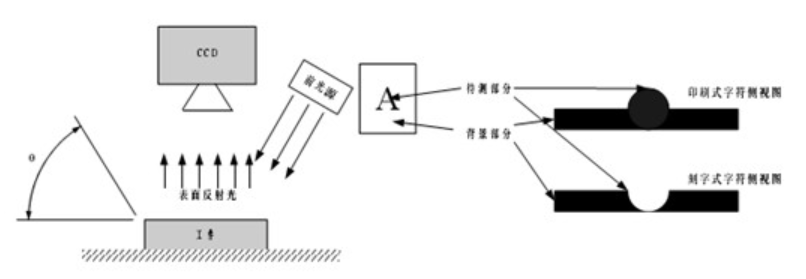

机器视觉之前光源为视觉光源的一种，是指放置在待测物前方的光源，主要应用于检测反光与不平整表面。印刷式字符采用高角度照明方式效果较好，而刻字式字符采用低角度照明效果俱佳。

前光源应用实例简介

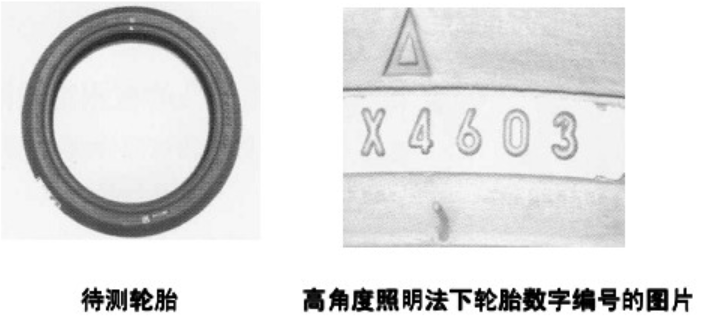

轮胎上的数字编号凸出于轮胎侧表面，且与背景颜色相同，因此很难判别。但是采用前光源高角度照明法可以在相片上产生微妙的“凸出”效果，数字编号可清晰的浮现出来。

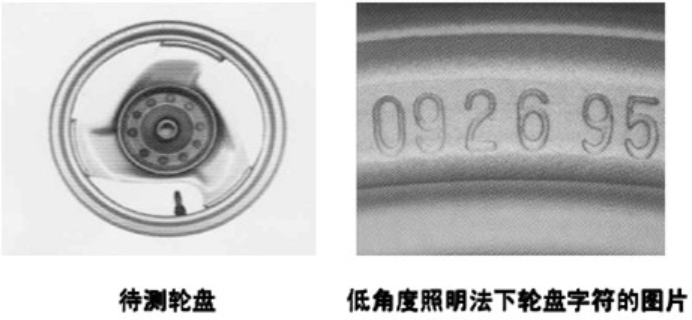

在检测轮盘上的字符时，鉴于文字是刻在涂层表面上，采用低角度照明法，采集的图片中原本凹陷入轮盘里的字符与背景形成了鲜明的对比，十分易于后续图像处理。

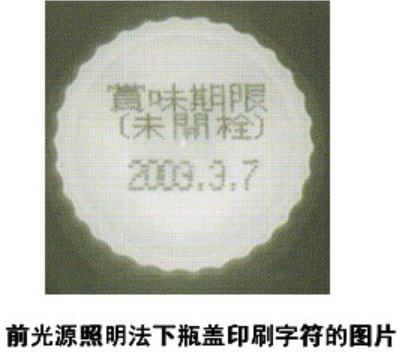

在检测生产线上黄油瓶盖上的点式印刷字符是否合格时，通过采用合适的前光源技术，拍摄图像中点阵字符的每个点都清晰可见。

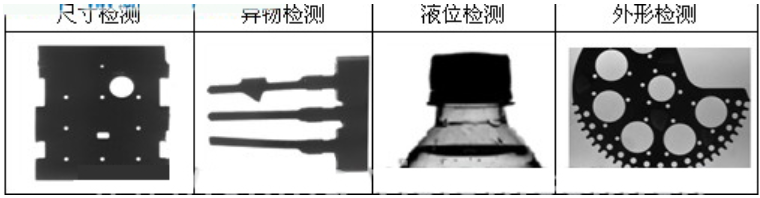

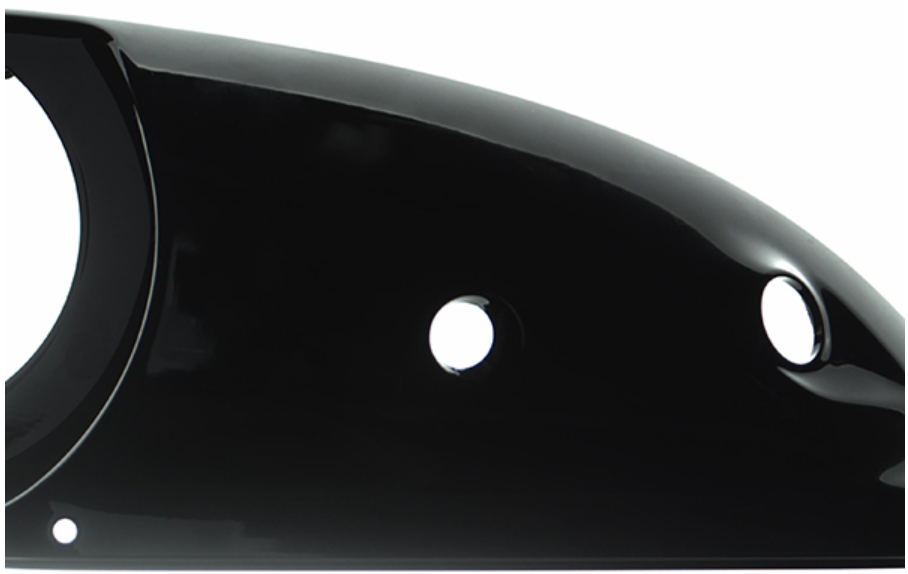

机器视觉背光源即放置于待测物体背面，主要应用于被测对象的轮廓检测、透明体的污点缺陷检测、液晶文字检查、小型电子元件尺寸和外形检测、轴承外观和尺寸检查、半导体引线框外观和尺寸检查等，如下图。

在机器视觉系统中背光源也具有十分重要的作用，对于不同的检测对象，必须采用不同的照明方式才能突出被测对象的特征，有时可能需要采取几种方式的结合，而最佳的照明方法和光源的选择往往需要大量的试验才能找到。

高亮度背光照明，具有突出物体的外形轮廓特征，低发热量，光线均匀，无闪烁等特点。因此可广泛用于电子元件的外部检测、透明胶片等的污点检测、液晶文字的检查 SOP和CSP检测、检查轴承的外观和尺寸及半导体引线框的外观和尺寸等。
