上位机开发之三菱Q系列PLC通信实战

1、PLC软件安装及配置

三菱Q系列PLC的编程软件使用GX Works，大家可以自行下载安装，这里就不做赘述，下面主要对PLC的配置做相关介绍。

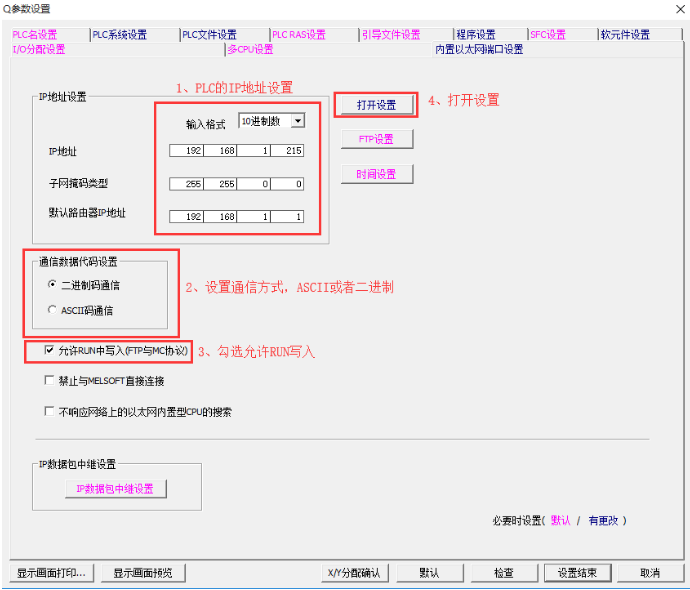

（1）新建一个新的PLC项目后，点击PLC参数，选择内置以太网端口设置：

内置以太网设置

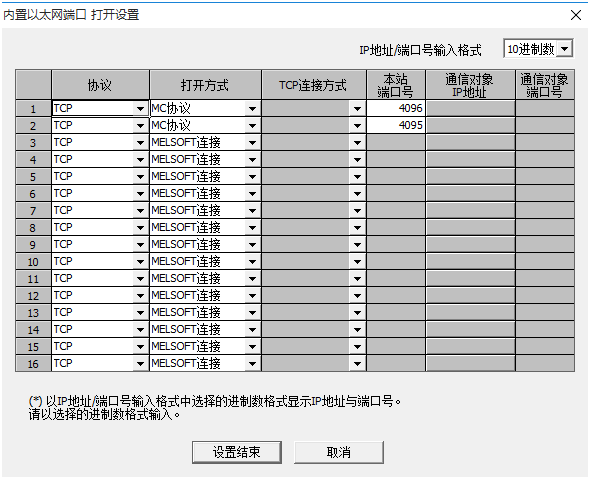

（2）按照上述步骤设置完成之后，点击打开设置，通过选择打开方式，对于Q系列内置以太网，这里选择MC协议，其他型号PLC会有所不同，本地端口号根据实际情况设置，这里开启了两个端口用于连接，实际如果只有一个连接，可以只设置一个即可。

设置端口号

（3）值得注意的是，当设置完成，并将程序下载到PLC后，一定要重启PLC！！！

2、通信平台测试

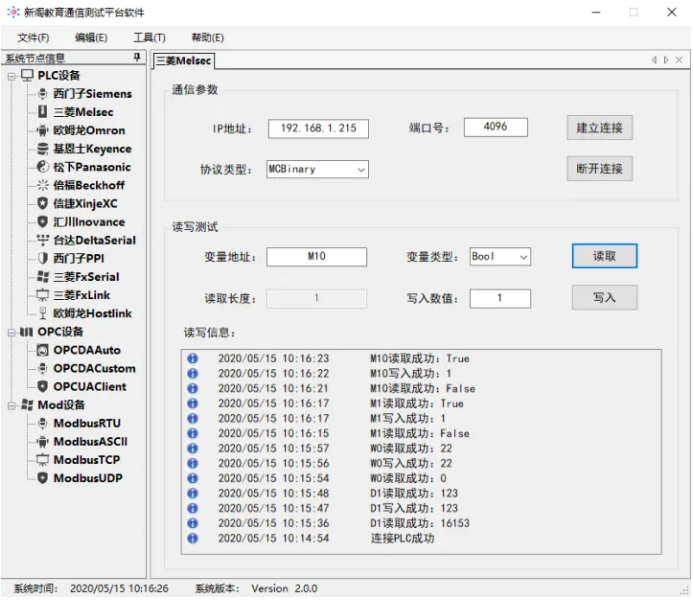

（1）完成以上配置后，就可以通过自己开发的喜科堂通信测试平台软件进行测试，导航栏中选择三菱PLC，然后输入正确的IP地址及端口号，在协议类型选择中MCBinary。

新阁教育通信测试平台

（2）输入完成之后，点击建立连接，建立连接之后，日志栏会有连接成功提示。

（3）在读写测试中，输入相应的变量地址及变量类型，即可实现相关变量的通信读写及测试。

3、项目级别应用

通信测试平台仅仅只是用于测试通信是否正常，实现正常的单变量数据读取和写入。但是如果是项目级别开发，还需要有一套更完善的通信架构，这里我采用的是自主开发的上位机通信配置一体化软件（简称CMSPro配置软件）。

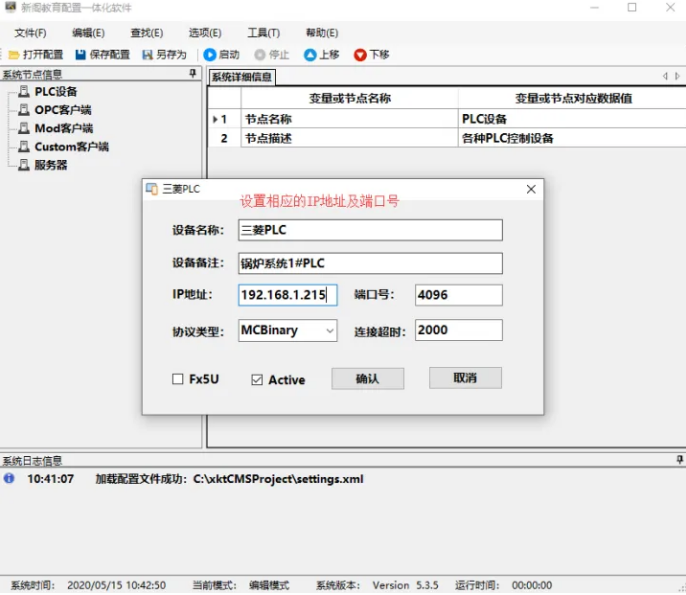

（1）通过PLC设备右击选择三菱PLC，在打开的窗体中设置好IP地址、端口号等相关参数：

创建PLC设备

大林上位机机器视觉_苏州电工培训_苏州PLC培训_苏州上位机培训_苏州机器视觉培训_苏州工业机器人培训_最适合电工及plc编程人员学习的上位机机器视觉课程 大林老师：15861139266（微信同号）

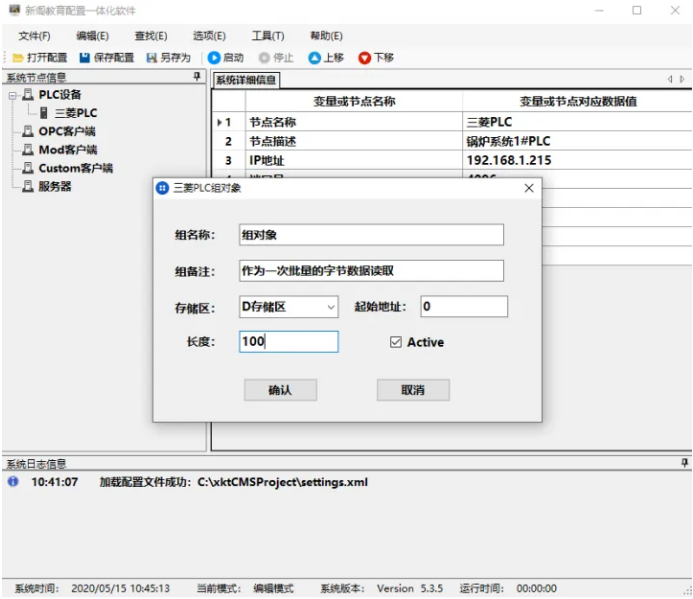

（2）在PLC设备下，右击添加通信组，根据需要填写相应的存储区及起始地址及长度：

添加通信组

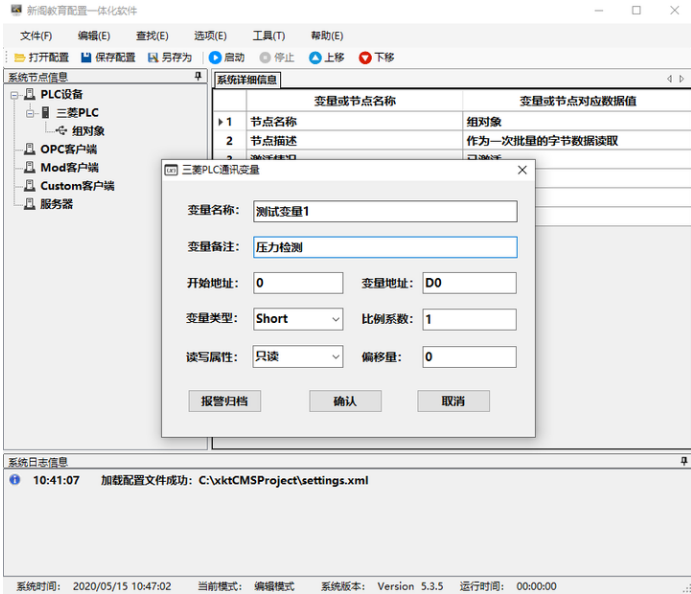

（3）通信组下面，根据实际情况配置相应的变量，输入开始地址及变量类型即可，变量地址会自动变换，这里可以输入比例系数及偏移量，用于做线性变换使用：

添加变量

（4）对于变量配置，左下角会有一个报警归档配置，主要用于配置该变量的报警类型、归档方式及设定限制：

报警归档配置

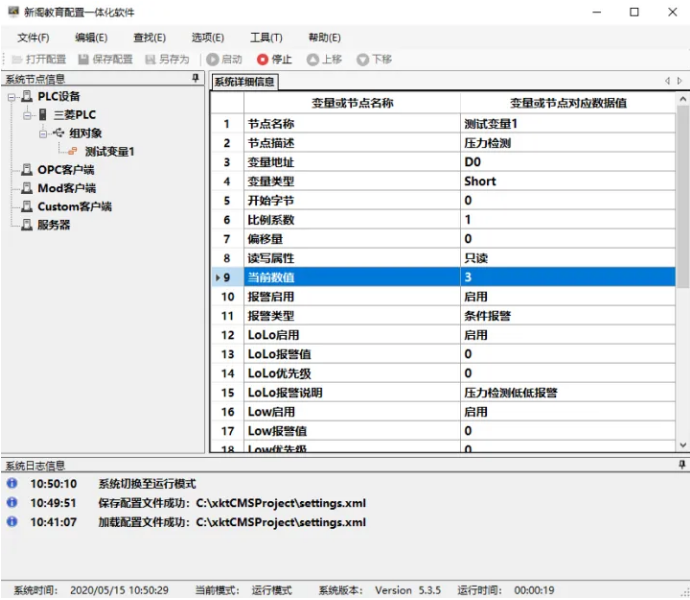

（5）完成上述配置后，可以点击保存配置，再点击启动运行，即可实现实时通信：

实时通信

（6）同时可以通过另存为，存储为一个配置文件的形式，再基于配置dll，可以通过快速方式实现配置解析及通信数据解析，这样整个项目的通信框架即可搭建完成。

4、整体总结

本文主要针对三菱Q系列PLC的通信配置、通信配置及项目应用做了较为详细的描述，希望可以给一些想要去开发三菱PLC项目的同学一些帮助。这样的一套思路同样适用于其他品牌的PLC，我们旨在节约大家开发项目中在通信方面的时间，而将更多的精力投放在项目工艺开发中。
