上位机开发思路

目前比较主流开发上位机的方式，主要是组态软件（触摸屏）、C#开发上位机，C#开发上位机与传统的组态软件之间的区别，主要体现在如下三个方面：

功能限制：组态软件对于一些特定的需求或者逻辑，会有一定的局限性，使用上也受到软件本身的约束；C#开发上位机完全自主开发，几乎不存在功能上的限制，并且扩展方便。

技术要求：组态软件最大的优势在于方便，因为它本身都集成了一些通用协议和元件，只需要按照使用说明进行组态配置即可；C#开发需要完全自己搭建框架和实现底层代码，对开发者的技术要求会更高一些。

价格成本：组态软件需要按套、按点位收费，意味着每个项目无形中都有一个基础成本；C#开发上位机自主开发，不需要二次授权费用，并且开发一套之后，可以快速应用到其他项目中。

采用C#上位机开发，首先需要考虑的是通信问题。西门子S7-1200支持很多种不同的通信协议，包括S7、ModbusTCP、TCP/IP、UDP、OPC等，从开发成本上来说，我们优先考虑S7和ModbusTCP，对于S7和ModbusTCP通信协议，比较一下两者的优缺点：

S7协议为西门子内部协议，协议本身不公开，需要调用或者自己开发通信库，使用S7通信协议需要勾选CPU中的允许来自远程对象的PUT/GET通信访问。

ModbusTCP为公开、免费协议，可以自己开发通信库或者使用开源库，使用ModbusTCP通信协议需要编写一定的PLC程序来实现地址映射。

从公开免费和使用范围的角度来考虑，这里采用ModbusTCP通信协议，因为学会了ModbusTCP，意味着市场上的大部分仪表、PLC通信都可以搞得定，PLC程序编写如下如下所示：

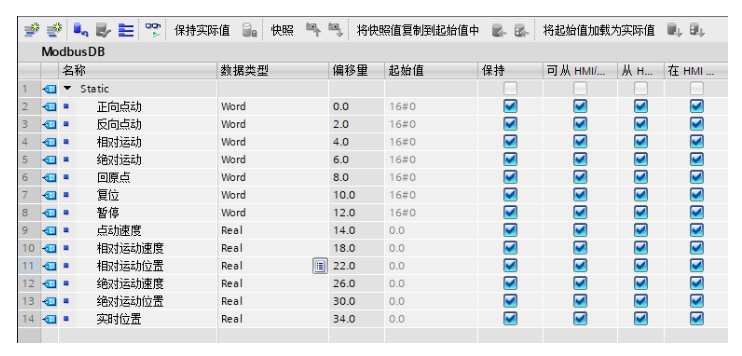

创建DB块

这里首先创建一个DB块，里面包含了常用的一些操作和参数设置，值得注意的是，由于Modbus保持型寄存器的Bit位操作比较麻烦，因此这里我们统一使用Word类型来代替Bit。

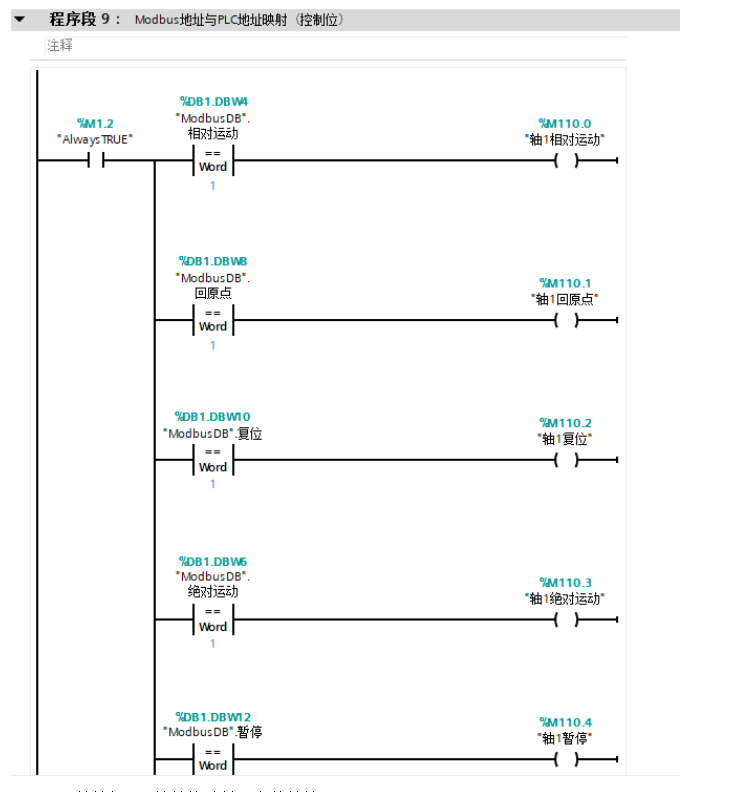

Modbus地址与PLC地址的映射（控制位）

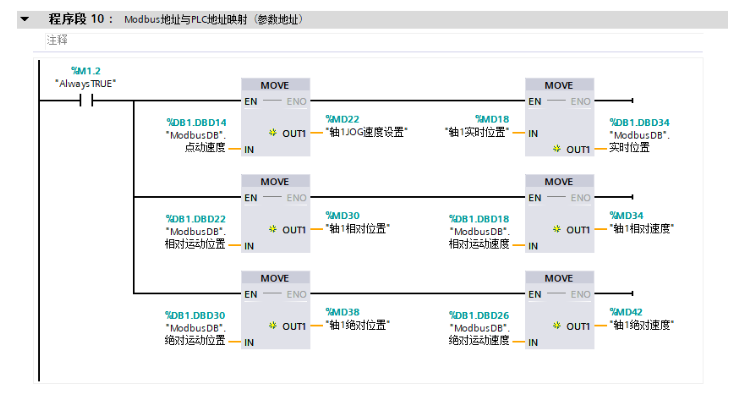

Modbus地址与PLC地址的映射（参数地址）

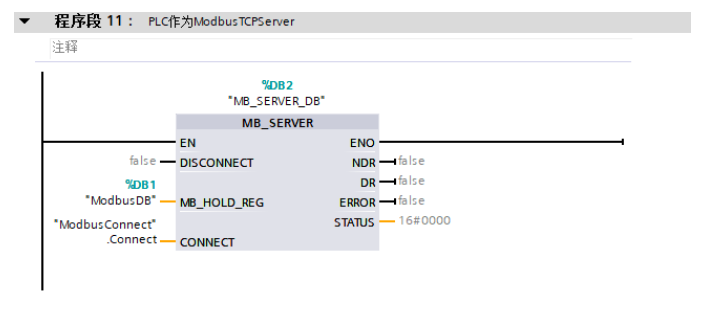

ModbusServer程序编写

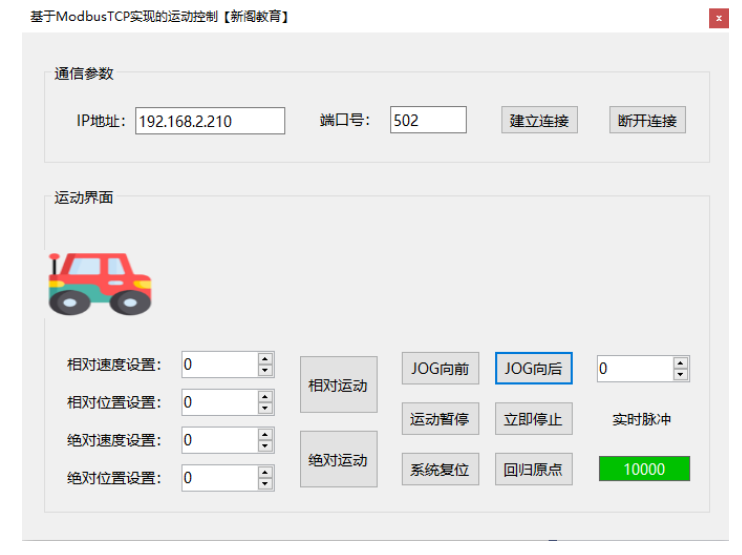

上位机UI界面设计

ModbusTCP通信库

上位机开发功能实现的核心在于ModbusTCP通信库编写，由于Modbus协议是公开免费，可以自己根据Modbus协议来开发，也可以使用开源的Modbus库，如NModbus等，有了ModbusTCP通信库之后，我们可以将更多的精力放在业务处理及逻辑处理上面。
