3D计算机视觉简介

3D格式简介

3D图像比2D图像多一个维度，即深度维度。有两种最广泛使用的3D格式——RGB-D和点云。

RGB-D

使用普通的基于像素的图像，我们可以通过（x，y）坐标定位任何像素，然后可以分别获得三种颜色属性（R，G，B）。使用RGB-D图像时，每个（x，y）坐标将对应于四个属性（深度，R，G，B）。RGB-D和点云之间的唯一区别在于，点云（x，y）坐标反映了现实世界中的实际值，而不是简单的整数值。

点云

点云可以由RGB-D图像构建。如果您有RGB-D扫描并且还知道扫描摄像机的内在参数，您就可以通过使用相机内在函数计算真实世界的（x，y），实现从RGB-D图像创建点云。这被称为相机校准。因此，到目前为止，您知道了RGB-D图像是网格对齐的图像，而点云是更稀疏的结构。

3D视觉

就像2D问题一样，我们想要检测并识别3D扫描中的所有对象。与2D图像不同，为了使用CNN，需要选择最佳的输入格式。

体素网格（Voxel Grid）

体素网格是将3D对象拟合到网格的最直观的方法，使其看起来像像素图像，而我们在这里将其称为体素。在这种情况下，3D图像由（x，y，z）坐标描述，它看起来就像乐高一样。

VoxNet是一种基于深度学习的架构，用于使用占据栅格对3D点云进行分类，这在分类问题上非常有效。

例如，如果我们将点云拟合到32x32x32体素网格，我们可以构建一个填充全为零的32x32x32数组。然后缩放点云以计算每个小体素内的有多少个点。

在获得体素网格后，接下来我们将执行3D卷积，从而有效地在基于体素的图像上滑动立方体。

我们将扫描扩展到相同的基础。我们可以想象，如果我们进行大规模扫描，那么每个物体只是一个体素，这会会导致一些问题。而且，由于那些上采样操作，不容易确定每个体素的RGB颜色。

对于简单的数据集（具有相似的点数，类似的扫描比例），VoxNet可能是一个简而优的方法。但是如果遇到复杂的数据集，它可能不是一个好的选择。

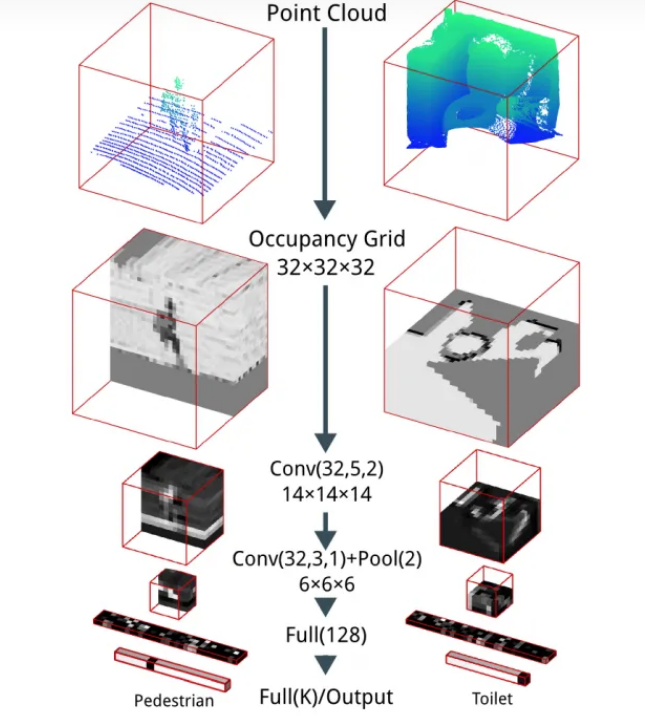

来自'VoxNet: A 3D Convolutional Neural Network for Real-Time Object Recognition'的VoxNet架构，作者：Daniel Maturana和Sebastian Schere

点 虽然基于体素的方法在分类问题上可以很好地工作，但它为上采样操作牺牲了大量信息。因此，我们可能希望逐点训练网络。这样做会遇到的第一个问题是点的顺序，我们知道点云的点顺序是无关的。

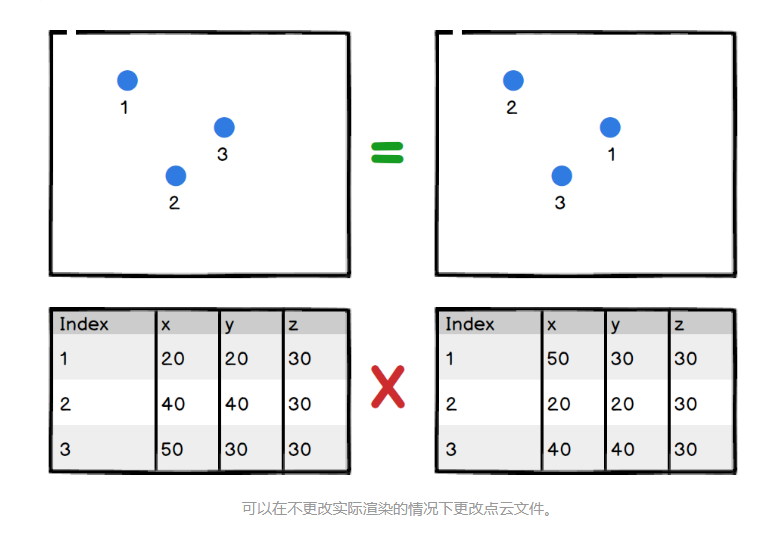

可以在不更改实际渲染的情况下更改点云文件。

处理此问题（PointNet）有三种策略：

对点进行排序。

输入为RNN序列，这个序列是通过增加具有各种排列实现。

使用对称函数来聚合来自每个点的信息。对称函数是指像+或*是对称的二元函数。

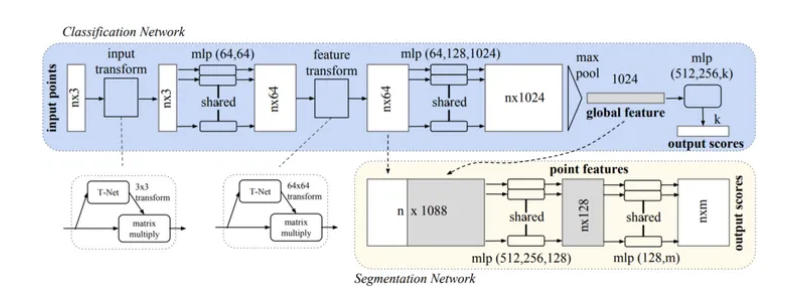

在PointNet的论文中，他们说第一种方法的计算强度有点大，第二种方法不够鲁棒。因此，使用对称函数——最大池化。最大池化是这里的主要操作。整个架构如下所示，您也可以在这里找到算法实现。

通常，它是卷积，全连接和最大池化层的灵活使用。我发现首先可能很难理解，因此我们可以通过代码理解它。

首先，我将给出一个示例点云，它的每行表示为（x，y，z，r，g，b）。每行代表一个点。假设我们在这个例子中有n个点。

...

-38. 17. 54. 149 148 147

-38. 89. 54. 152 153 152

-79. 99. 32. 151 151 148

...

注意：PointNet的实际输入使用标准化的RGB颜色，且x，y值的基点在空间中心对齐。我没有这样做，只是为了不想处理浮点数。

PointNet中的分类

第一个操作是进行2d卷积（内核大小（1,6））来聚合一个点的相关信息（x，y，z，r，g，b;总共六个）。此处的输出为（n，1,64）。

net = tf_util.conv2d（input_image，64，[1,6]，padding ='VALID'，stride = [1,1]，scope ='conv1'）

注意：每层都有批量标准化，我将其删除以简化演示。此外，原来的pointnet使用9个特征（x，y，z，r，g，b，normalized_x，normalized_y，normalized_z）作为输入。

然后将有几个1x1卷积运算逐像素检测这些小特征。因此，将在这之后产生一个（n，1，1024）的数组

net = tf_util.conv2d（net，64，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv2'）

net = tf_util.conv2d（net，64，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv3'）

net = tf_util.conv2d（net，128，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv4'）

points_feat1 = tf_util.conv2d（net，1024，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv5'）

接下来是最重要的步骤，使用最大池化选择所有点中最特殊的特征。这就是函数与点的顺序无关的原因。由于我们在先前的层中有1024个滤波器，因此该层将输出1024个特征。

pc_feat1 = tf_util.max_pool2d（points_feat1，[n，1]，padding ='VALID'，scope ='maxpool1'）

然后，所有特征将通过全连接的层完全连接。

pc_feat1 = tf.reshape（pc_feat1，[batch_size，-1]）

pc_feat1 = tf_util.fully_connected（pc_feat1,256，bn = True，scope ='fc1'）

pc_feat1 = tf_util.fully_connected（pc_feat1,128，bn = True，scope ='fc2'）

注意：这里的批量大小是1.虽然PointNet的输入是一个场景的扫描，但它会被分成小批量（每批4096个点）。PointNet将执行特征检测批处理

回到上图，如果您再添加一个全连接的层来输出类标签的数量，这就是PointNet在点云上进行分类的方式。简单地说，

汇总每个点信息，

找到每个点最特别的特征，

然后全连接到分类。

PointNet中的语义分割

分割是分类模型的进化版。不过，我们希望网络能够忽略点的顺序。因此，我们将每个点特征与“全局特征”连接起来，让每个点都知道上下文。

pc_feat1_reshape = tf.reshape（pc_feat1，[batch_size，1,1，-1]）

pc_feat1_expand = tf.tile（pc_feat1_reshape，[1，num_point，1,1]）

points_feat1_concat = tf.concat（axis = 3，values = [points_feat1，pc_feat1_expand]）

然后我们将使用几个1x1卷积内核来提取新的逐点特征。

net = tf_util.conv2d（points_feat1_concat，512，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv6'）

net = tf_util.conv2d（net，256，[1,1]，padding ='VALID'，stride = [1,1]，scope ='conv7'）

然后我们就能做出逐点预测。例如，每个点有13个类。

net = tf_util.conv2d（net，13，[1,1]，padding ='VALID'，stride = [1,1]，activation_fn = N
