1)新建项目test2，然后保存，创建完成一个C#工程。

2）视觉halcon环境的配置，分为2类平台配置，一类是基于X86的配置，一类是基于X64的配置

首先确认下程序员的开发电脑是多少位的，这里我用的是64位电脑

3）这里我们先配置X86的环境，首先找到电脑上安装的视觉软件  Halcon17 的E:\ruanjiangAZ\HALCON\bin路径的bin文件夹下面，如果您是在64位操作系统下，安装的也是64位的Halcon软件，那么在bin文件夹中就只有“dotnet20” ,“dotnet35”,“x64-win64”这三个文件夹，

        如果您是在32位的操作系统下安装的是32位的Halcon软件，那么路径的bin文件夹下就是“dotnet20” ,“dotnet35”,“x86sse2-win32”这三个文件夹

        为了测试需要，我将其他安装32位的电脑路径下的“x86sse2-win32”复制到我的这台电脑的bin文件夹下面，这样bin下面就有“dotnet20” ,“dotnet35”,“x64-win64”， “x86sse2-win32”这4个文件夹了。

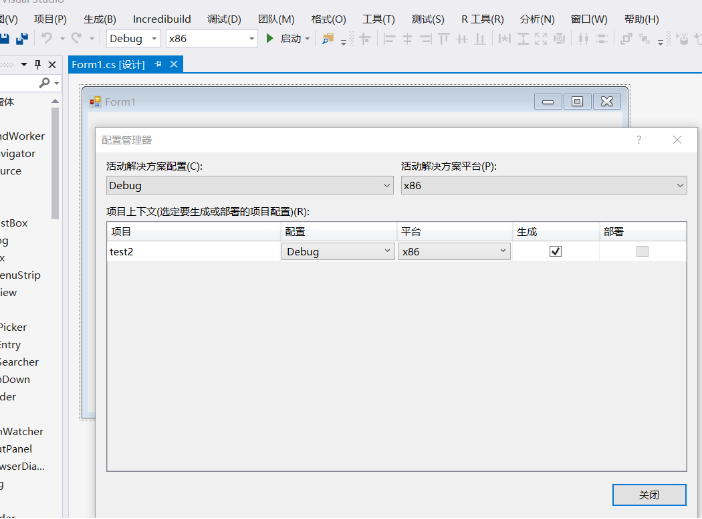

4）在test2 项目的目标平台上配置好x86的目标平台，如下

回到安装的视觉软件  Halcon17 的E:\ruanjiangAZ\HALCON\bin路径的bin文件夹下面，打开dotnet35 文件夹，在此文件夹下面找到文件“halcondotnet.dll”，“hdevenginedotnet.dll”这两个文件，将其复制到我创建的C#工程test2下面\test2\test2\bin\Debug的bin文件夹的“Debug”中。

5）对项目进行引用，在解决方案栏下找到“test2—引用”，右键引用，点击“添加引用”

在引用栏下面找到浏览，按照路径找到刚刚复制到\test2\test2\bin\Debug路径下面的2个文件，选中，然后点击确定，添加到引用中来！

另，找到一张图片，test.png，将其复制到test2的Debug 文件夹目录下

6）这时候右键窗体“Form1”的界面，选中查看代码，这时候就会跳转到代码编写界面，在代码中添加引用Halcon的“命名空间”（后面会将上面叫命名空间）“using HalconDotNet;”；

为了方便程序代码中能直接访问到项目路径下的“test.png”，这里还需要添加命名空间“using System.IO;”

具体代码如下：

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

using HalconDotNet;

using System.IO;

namespace test2

{

    public partial class Form1 : Form

    {

        public Form1()

        {

            InitializeComponent();

            HObject Rawimage;

            HOperatorSet.ReadImage(out Rawimage, Directory.GetCurrentDirectory() + " /test.png");

        }

    }

}

这时候，启动运行时会出现错误报警如下

这是因为，我们复制并引用的文件是64位系统下面的64位Halcon17 的文件，如果用目标平台选择是X86的，是会报“加载格式不正确”

如果是32位系统下，以上操作不会出错

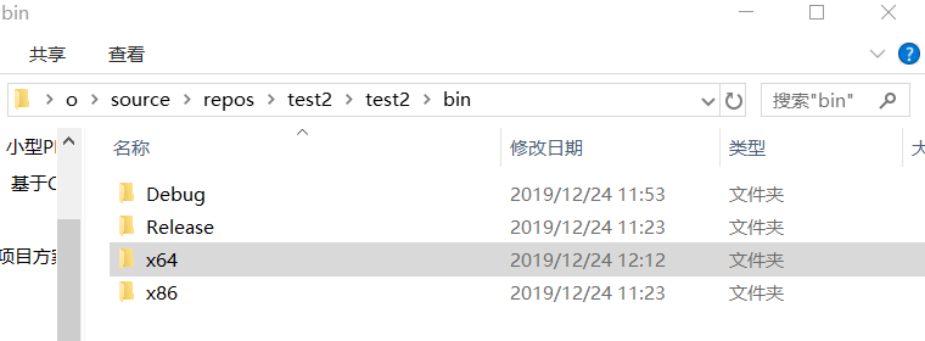

7)  重新添加一个“x64”目标平台，启动运行下后停止，这时会在\test2\test2\bin\的文件夹下出现X64 文件夹

在“X64”文件夹下面打开Debug,将Halcon17 的E:\ruanjiangAZ\HALCON\bin路径的bin文件夹下面，打开dotnet35 文件夹，在此文件夹下面找到文件“halcondotnet.dll”，“hdevenginedotnet.dll”这两个文件，将其重新复制到“X64”文件夹下面Debug，并将图片文件test.png 也复制过来，

 在解决方案栏下找到“test2—引用”，在引用下找到上次添加的2个文件“halcondotnet.dll”，“hdevenginedotnet.dll”，将其移除，然后重新将刚复制的“”X64”文件夹下面Debug中的2个文件“halcondotnet.dll”，“hdevenginedotnet.dll”添加到引用中，这时候，启动运行就没问题了，

这样Halcon配置环境就完成了！
